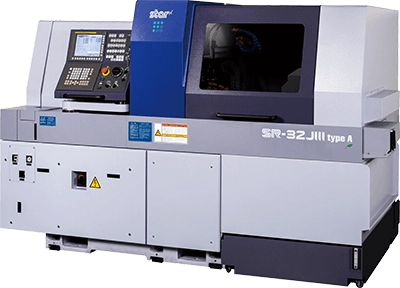

SR-32JIII A
Információk
Az SR-32JIII A típusú vezetőperselyes hosszeszterga a kategóriájában a legjobb pontosságot, merevséget és forgácsolási teljesítményt kínálja a 32 mm áteresztésű tartományban.
A 6 férőhelyes hátsó szerszámoszlop növeli az egyidejű megmunkálási lehetőségeket a ciklusidők csökkentésére, és 37 -re növeli a felszerelhető szerszámok teljes számát.
A rugalmasságot növeli a vezető persely és a vezető persely nélküli üzemmód közötti váltás lehetősége is.
Az orsók teljesítménye nőtt, a gép nagyobb sebességet és teljesítményt kínál mind a két orsómotornál, emellett hidraulikus megfogást alkalmaztak a fő- és az ellenorsó patronokhoz, ami akár 40%-kal növeli a szorítóerőt.
A gép merevségét az X1, Y1 és Z2 tengelyeken alkalmazott fecskefark típusú csúszóvezetékekkel növelték.
| KINEMATIKAI ÁBRA |
|---|
Munkadarab
| ÁTMÉRŐ |  |
32 mm / 36 mm (opció) |
| HOSSZ |  |
320 mm / 80 mm |
| GEOMETRIA |  |
|
| C TENGELY |  |
Fő + ellenorsó |
Előnyök
- Standard megmunkálható átmérő 32 mm (36 mm opcionális)
- 320 mm Z1 löket svájci eszterga módban
- Nagyobb forgácsleválasztási sebesség a megnövelt orsóteljesítménynek köszönhetően
- Megnövelt szerszámozás, akár 37 pozícióval
- Beépített fő- és ellenorsó motorok a jobb pozícionálási pontosság érdekében
- Átváltható a vezető persely és a vezető persely nélküli mód között
- Ergonomikus, kihajtható kezelőpanel Fanuc 32i-B vezérléssel
- Fokozott merevség az X1 / Y1 / Z2 tengelyeken, fecskefark típusú csúszóvezetékekkel
| FŐORSÓ OLDAL | |
|---|---|
| Tengelyek száma | 7 |
| Főorsó (orsóház) | Z1 / C1 tengely |
| Főorsó oldali szerszámtartó | X1 / Y1 tengely |
| Max. megmunkálható átmérő | 32 mm / 36 mm (opció) |
| Főorsó lökethossz | 320 mm |
| Főorsó teljesítmény | 11 Kw |
| Főorsó fordulatszám | 8,000 rpm |
| Főorsó szerszámozás | |
| Esztergáló szerszám | 6 db x □ 16 mm |
| Fúrótartó konzol kapacitás | 3 x Ø 12 mm patron (ER16) + 2 x Ø 16 mm patron (ER20) |
| Hajtott szerszám pozíciók | 3 + 2 moduláris pozíció |
| Max. hajtott szerszám fordulatszám | 6,000 rpm / 8,000 rpm (moduláris) |
| ELLENORSÓ OLDAL | |
|---|---|
| Ellenorsó | X2 / Z2 / C2 tengely |
| Max. befogható átmérő | 32 mm / 35 mm (opció) |
| Ellenorsó teljesítmény | 5.5 Kw |
| Ellenorsó fordulatszám | 8,000 rpm |
| Ellenorsó szerszámozás | |
| Ellenorsó szerszámfelfogó lap pozíciók | 6 db |
| Max. fúrótartó kapacitás | ER20 |
| Hajtott szerszám pozíciók | 6 db |
| Max. fordulatszám | 6,000 rpm |
| FMB | RÚDADAGOLÓ MÉRETEK | ||
|---|---|---|---|
| TURBO 3-36 | 3320 (2.2M) | 4320 (3.2M) | 5320 (4.2M) |
SR-32JIII A
SL-7
Információk
Az SR-32JIII A típusú vezetőperselyes eszterga a kategóriájában a legjobb pontosságot, merevséget és forgácsolási teljesítményt kínálja a 32 mm áteresztésű tartományban.
A 6 férőhelyes hátsó szerszámoszlop növeli az egyidejű megmunkálási lehetőségeket a ciklusidők csökkentésére, és 37 -re növeli a felszerelhető szerszámok teljes számát.
A rugalmasságot növeli a vezető persely és a vezető persely nélküli üzemmód közötti váltás lehetősége is.
Az orsók teljesítménye nőtt, a gép nagyobb sebességet és teljesítményt kínál mind a négy orsómotornál, emellett hidraulikus megfogást alkalmaztak a fő- és az ellenorsó patronokhoz, ami akár 40%-kal növeli a szorítóerőt.
A gép merevségét az X1, Y1 és Z2 tengelyeken alkalmazott fecskefark típusú csúszóvezetékekkel növelték.
Munkadarab
| ÁTMÉRŐ | |
32 mm / 35 mm (opció) |
| HOSSZ | |
320 mm / 80 mm |
| GEOMETRIA | |
|
| C TENGELY | |
Fő + ellenorsó |
Előnyök
- Standard megmunkálható átmérő 32 mm (35 mm opcionális)
- 320 mm Z1 löket svájci eszterga módban
- Nagyobb forgácsleválasztási sebesség a megnövelt orsóteljesítménynek köszönhetően
- Megnövelt szerszámozás, akár 37 pozícióval
- Beépített fő- és ellenorsó motorok a jobb pozícionálási pontosság érdekében
- Átváltható a vezető persely és a vezető persely nélküli mód között
- Ergonomikus, kihajtható kezelőpanel Fanuc 32i-B vezérléssel
- Fokozott merevség az X1 / Y1 / Z2 tengelyeken, fecskefark típusú csúszóvezetékekkel
| FŐORSÓ OLDAL | |
|---|---|
| Tengelyek száma | 7 |
| Főorsó (orsóház) | Z1 / C1 tengely |
| Főorsó oldali szerszámtartó | X1 / Y1 tengely |
| Max. megmunkálható átmérő | 32 mm / 35 mm (opció) |
| Főorsó lökethossz | 320 mm |
| Főorsó teljesítmény | 11 Kw |
| Főorsó fordulatszám | 8,000 rpm |
| Főorsó szerszámozás | |
| Esztergáló szerszám | 6 db x □ 16 mm |
| Fúrótartó konzol kapacitás | 3 x Ø 22 mm patron (ER16) + 2 x Ø 32 mm patron (ER20) |
| Hajtott szerszám pozíciók | 3 + 2 moduláris pozíció |
| Max. hajtott szerszám fordulatszám | 6,000 rpm / 8,000 rpm (moduláris) |
| ELLENORSÓ OLDAL | |
|---|---|
| Ellenorsó | X2 / Z2 / C2 tengely |
| Max. befogható átmérő | 32 mm / 35 mm (opció) |
| Ellenorsó teljesítmény | 5.5 Kw |
| Ellenorsó fordulatszám | 8,000 rpm |
| Ellenorsó szerszámozás | |
| Ellenorsó szerszámfelfogó lap pozíciók | 6 db |
| Max. fúrótartó kapacitás | ER20 |
| Hajtott szerszám pozíciók | 6 db |
| Max. fordulatszám | 6,000 rpm |
| KINEMATIC DIAGRAM |
|---|
| FMB | BAR FEED DIMENSION A (MM) | ||
|---|---|---|---|
| TURBO 3-36 | 3320 (2.2M) | 4320 (3.2M) | 5320 (4.2M) |
