SL-7
Információk
Az SL-7-et úgy fejlesztették ki, hogy megfeleljen a kis átmérőjű megmunkálási követelményeknek, és pontos, hatékony megmunkálást kínáljon kompakt méretben.
Homlokmegmunkáláshoz használt kiterített szerszámtartóval rendelkezik esztergáláshoz, és egy keresztfúró egységgel szimultán megmunkáláshoz függőleges elrendezésben. Az 5 orsós keresztfúró egység lehetővé teszi a szerszámegység cseréjét négy patron pozícióban, a megmunkálandó formától függően, ami szélesebb szerszámozási rugalmasságot biztosít a kis átmérőjű megmunkáláshoz optimalizált kompakt gépméretben.
A 6 orsós egység Y2 tengelyvezérléssel az ellenorsón való megmunkáláshoz, két orsóval rendelkezik három sorban, és akár négy hajtott szerszámegység is felszerelhető a megfelelő pozíciókba. Ez a továbbfejlesztett, szimultán megmunkálási képesség az ellenorsón való megmunkáláshoz, hozzájárul a ciklusidők csökkentéséhez a folyamatok hatékony felosztása révén.

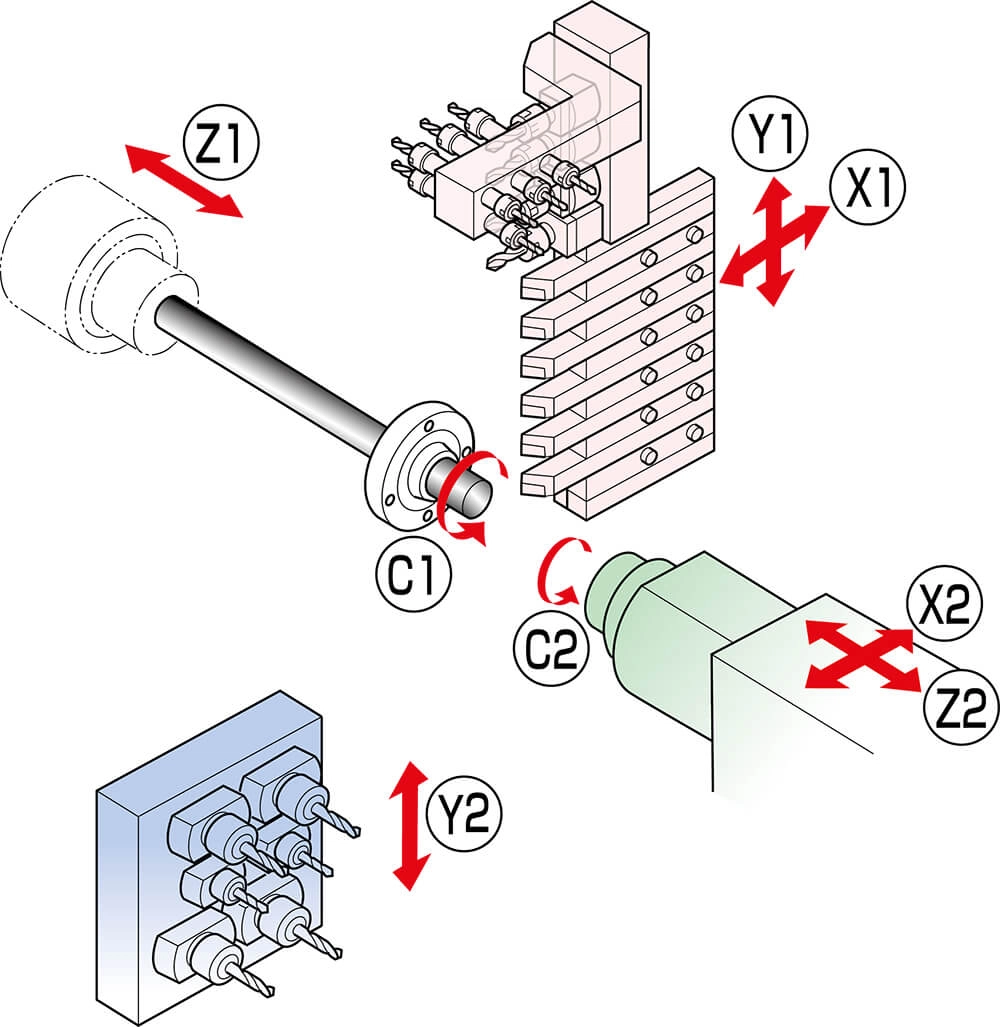

| KINEMATIKAI ÁBRA |
|---|
Munkadarab
| ÁTMÉRŐ |  |
7MM |
| HOSSZ |  |
105MM |
| GEOMETRIA |  |
|
| C TENGELY |  |
Fő és ellenorsó |
Előnyök
- Nagy sebességű megmunkálás 35 m/perc gyorsjárattal
- A főorsó fordulatszáma 15 000 min-1, az ellenorsóé 12 000 min-1
- Z1 Lökethossz 105 mm
- 10,4″ színes kijelző a felhasználóbarát kezelés érdekében
- 6 állásos ellenorsó szerszámtartó egység a maximális átfedés érdekében
- Kompakt méret és ergonomikus kialakítás
| FŐORSÓ OLDAL | |
|---|---|
| Tengelyek száma | 8 |
| Főorsó (orsóház) | Z1 / C1 tengely |
| Főorsó oldali szerszámtartó | X1 / Y1 tengely |
| Max. megmunkálható átmérő | 7 mm |
| Főorsó lökethossz | 105 mm |
| Főorsó teljesítmény | 5.5 Kw |
| Főorsó fordulatszám | 18,000 rpm |
| Főorsó szerszámozás | |
| Esztergáló szerszám | 6 db x □ 10 mm |
| Fúrótartó konzol kapacitás | 4 x Ø 16 mm patron (ER11) |
| Hajtott szerszám pozíciók | 5 szerszám |
| Max. hajtott szerszám fordulatszám | 12,000 rpm |
| ELLENORSÓ OLDAL | |
|---|---|
| Ellenorsó | X2 / Z2 / C2 tengely |
| Max. befogható átmérő | 10 mm |
| Ellenorsó teljesítmény | 1.1 Kw |
| Ellenorsó fordulatszám | 12,000 rpm |
| Ellenorsó szerszámozás | |
| Ellenorsó szerszámfelfogó lap pozíciók | 4 db |
| Max. fúrótartó kapacitás | ER11 |
| Hajtott szerszám pozíciók | 2 db (ER11) |
| Max. fordulatszám | 12,000 rpm |
| FMB | RÚDADAGOLÓ MÉRETEK | ||
|---|---|---|---|
| MICROMAG 08-20 | 3415 (1.6M) | 5015 (3.2M) | 6015 (4.2M) |
| MINIMAG 2-20 | 3415 (1.6M) | 5015 (3.2M) | 6015 (4.2M) |
| TURBO 2-20 | 3215 (2.2M) | 4215 (3.2M) | 5215 (4.2M) |
SL-7
SL-7
Információk
Az SL-7-et úgy fejlesztették ki, hogy megfeleljen a kis átmérőjű megmunkálási követelményeknek, és pontos, hatékony megmunkálást kínáljon kompakt méretben.
Homlokmegmunkáláshoz használt kiterített típusú szerszámoszloppal rendelkezik esztergáláshoz, és egy keresztfúró egységgel szimultán megmunkáláshoz függőleges elrendezésben. Az 5 orsós keresztfúró egység lehetővé teszi a szerszámegység cseréjét négy patron pozícióban, a megmunkálandó formától függően, ami szélesebb szerszámozási rugalmasságot biztosít a kis átmérőjű megmunkáláshoz optimalizált kompakt gépméretben.
A 6 orsós egység Y2 tengelyvezérléssel az ellenorsón való megmunkáláshoz, két orsóval rendelkezik három sorban, és akár négy hajtott szerszámegység is felszerelhető a megfelelő pozíciókba. Ez a továbbfejlesztett, szimultán megmunkálási képesség az ellenorsón való megmunkáláshoz, hozzájárul a ciklusidők csökkentéséhez a folyamatok hatékony felosztása révén.
Munkadarab
| ÁTMÉRŐ | |
7MM |
| HOSSZ | |
105MM |
| GEOMETRIA | |
|
| C TENGELY | |
Fő és ellenorsó |
Előnyök
- Nagy sebességű megmunkálás 35 m/perc gyorsjárattal
- A főorsó fordulatszáma 15 000 min-1, az ellenorsóé 12 000 min-1
- Z1 Lökethossz 105 mm
- 10,4″ színes kijelző a felhasználóbarát kezelés érdekében
- 6 állásos ellenorsó szerszámtartó egység a maximális átfedés érdekében
- Kompakt méret és ergonomikus kialakítás
| FŐORSÓ OLDAL | |
|---|---|
| Tengelyek száma | 8 |
| Főorsó (orsóház) | Z1 / C1 tengely |
| Főorsó oldali szerszámtartó | X1 / Y1 tengely |
| Max. megmunkálható átmérő | 7 mm |
| Főorsó lökethossz | 105 mm |
| Főorsó teljesítmény | 3.7 Kw |
| Főorsó fordulatszám | 15,000 rpm |
| Főorsó szerszámozás | |
| Esztergáló szerszám | 6 db x □ 10 mm |
| Fúrótartó konzol kapacitás | 4 x Ø 16 mm patron (ER11) |
| Hajtott szerszám pozíciók | 5 szerszám |
| Max. hajtott szerszám fordulatszám | 12,000 rpm |
| ELLENORSÓ OLDAL | |
|---|---|
| Ellenorsó | X2 / Z2 / C2 tengely |
| Max. befogható átmérő | 10 mm |
| Ellenorsó teljesítmény | 1.1 Kw |
| Ellenorsó fordulatszám | 10,000 rpm |
| Ellenorsó szerszámozás | |
| Ellenorsó szerszámfelfogó lap pozíciók | 4 db |
| Max. fúrótartó kapacitás | ER11 |
| Hajtott szerszám pozíciók | 2 db (ER11) |
| Max. fordulatszám | 8,000 rpm |
| KINEMATIC DIAGRAM |
|---|
| FMB | BAR FEED DIMENSION A (MM) | ||
|---|---|---|---|
| MICROMAG 08-20 | 3415 (1.6M) | 5015 (3.2M) | 6015 (4.2M) |
| MINIMAG 2-20 | 3415 (1.6M) | 5015 (3.2M) | 6015 (4.2M) |
| TURBO 2-20 | 3215 (2.2M) | 4215 (3.2M) | 5215 (4.2M) |
